Sumber Rujukan aRim

Simulator Phoniex 4.0

Control Keyboard

• A - variometer
• F -  flight
• L - log book
• P - meter altitude
• R - tx view
• T - hidden n view
• O - heli view
• B - previus store

FUTABA T6J Manual

Transmitter Key

Ch6 = slow speed

Center = normal

Ho-Pit = terlebih laju

Dr = dual rate * limitkan anjakan pergerakkan servo dan mix dengan expo

                          * expo untuk sensitivity stik respon cepat atau lambat

Gyro/Gear

Biasa set normal or headhold

*tolak ke atas headhold

*tolak kebawah normal mode

  -biasa fly headhold mode

Sim Stick Turorial Youtube

• configuring phoneix 4.0 (youtube)

SPESIFIKASI PART & PRICE

VCTRC 500

Blade 425mm                                         RM75

Tail boom                                               RM15

Brushless motor 1700kv                       RM150

DS510m Digital metal gear servo        RM80

S9257 Tail servo                                   RM75

Flybarless system 3gx                          RM140

ESC hobby wing                                    RM

Canopy                                                  RM65

Linkage rod                                          RM10

Carbon servo mout                              RM25

Torque tube                                         RM130

Landing skid                                        RM18

Fly Heli
*Check heli dulu dari segi skru,wire,canopy tersangkut ker ,pastikan tig atau glue kan dulu        sebelum hari nk fly
*Nak main kena on TX dulu dan baru cucuk LIPO di heli
*Selesai main cabut LIPO dulu baru off TX
*masa on tx kena pastikan semua swicth tempat betul dan trotle down
*cucuk LIPO dan biar seketika bagi gyro initialize semua
*swicthkan Trotle Hold(kipas tak pusing) dan check elevator,aileron,ruder  funtion or not funtion

Untuk Swicth TX
*gear/gyro dan DR semua swicth tolak kedepan
*button bulat kat tengah-tengah selaraskan pada VR

Boundd = tak pegang untuk rudder/ekor...mcm berombak bila tail gerak kekiri          dan kanan...tak sharp                           macam pembaris bila di gerakkan kiri dan kanan

Bumm   = landing terhinjut hinjut atau antara jatuh tak jatuh..kasar..masa trotle hold

Headspeed = kelajuan atau RPM sesebuah helicopter

Autorotation = skill landing menggunakan trotleholed dan masih boleh di counter aileron dan elavator

Autorotation Skill

helicopter are design specifically to allow pilots to have a reasonable chance  of landing them safely in the case where the engine stop working during flight using throttle hold funtion on TX,often with no damage at all.they accomplish this via autorotation of the main rotor blade

CG/Center of Graviti

Blade Tracking/Double Blade

TorqueTube Diagram

Tail rotation & picth

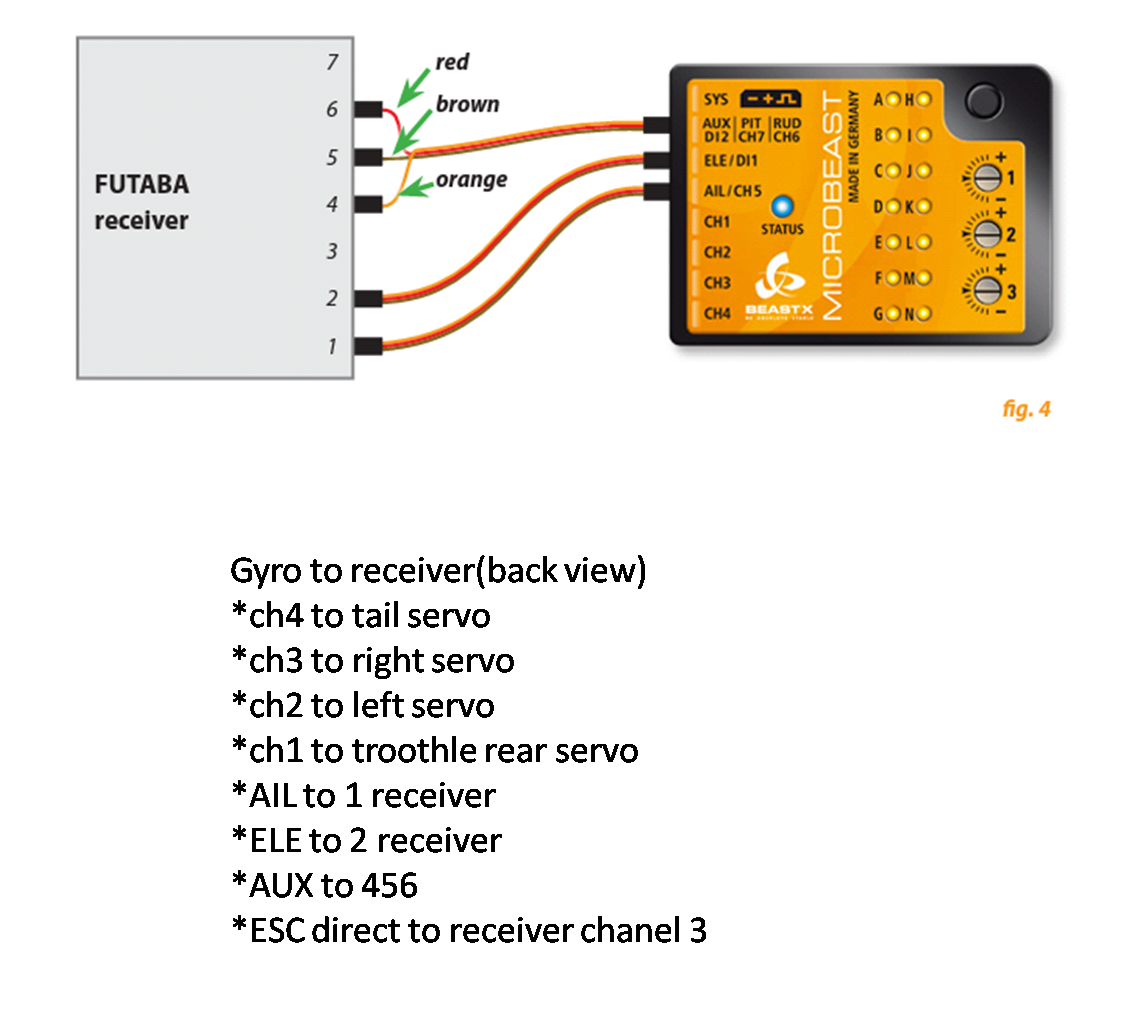

Diagram wire from GYRO servo esc RECEIVER

Torque Tube Assembly - Gartt 450L

Bunyi tit tit tit adalah gyro initialize lipo bateri

bunyi tit tit masa kita plug lipo

 bermaksud gyro tengah detect lipo 6cell ,jika di kira bunyi itu ia bersamaan 6 kali dan sama dengan lipo 6cell



Konsep Heli Bila IDLE UP
*RPM konsisten  cth set 85%
*Bila heli inverted hover,picth akan terbalik/minus, bila flip heli kedudukan normal picth jadi positif.
*bila RPM dah maintain kita hanya perlu kawal picth sebagai suatu kuasa tolakan yang kita perlukan dan heli akan gerak mengikut gaya picth.
bayangkan kipas syiling dan kipas kaki umpama heli...bezakan picth dia....




LINKAGE HON and SERVO ADJUSTMENT

sumber = http://www.rcheliaddict.co.uk/attachments/align-3gx-flybarless-system/69737d1388943632-3gx-rudder-endpoint-adjustment-advice-align-settings.jpg

sumber

https://www.google.com/search?q=dunia+rc&biw=1280&bih=894&tbm=isch&tbo=u&source=univ&sa=X&ved=0ahUKEwjs15ig0vrPAhVLrI8KHfaPA-4Q7AkINw#tbm=isch&q=tarot+450l+feathering+shaft+assembly&imgrc=d5JgusW0JOf3eM%3A

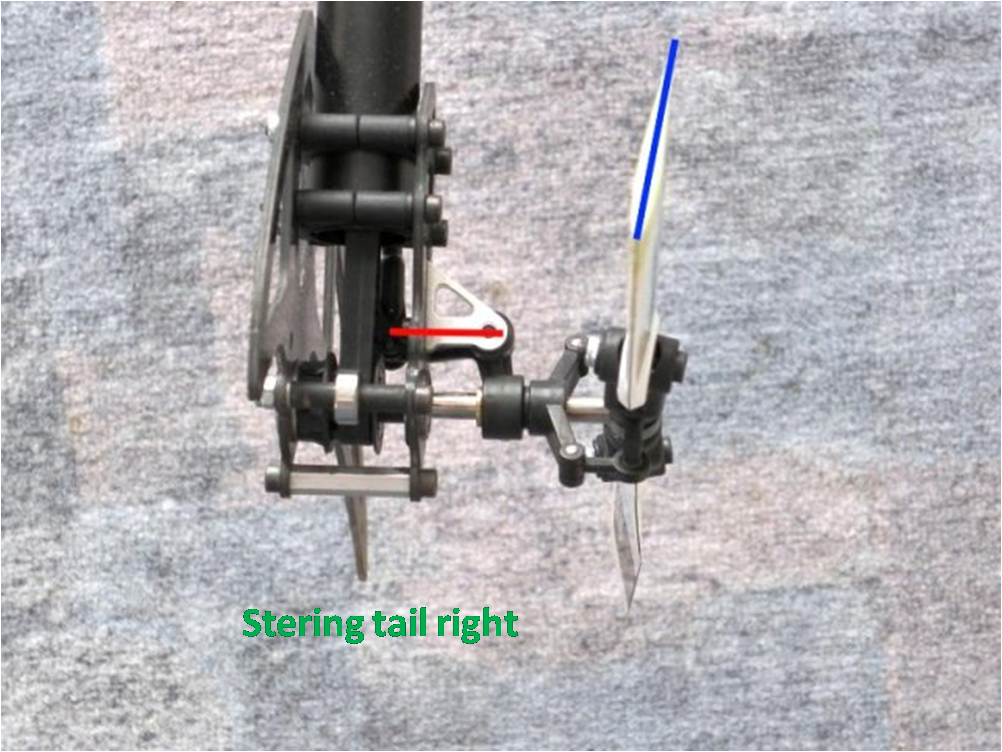

HELI STERING/DIRECTION

EPA -adjusment

1 aileron

2 elevator

4 rudder

6 picth

cyclic = 8 degree

yowrate = pusingan (laju atau tak)


Tip Buat throttle Range Esc untuk detect high throttle

*on transminter,tolak stick minyak full throttle
*reconnect lipo ke heli
*tunggu bunyi bip 2 kali
*turun kan stick minyak  low skali
*tunggu bip normal yang bunyi 6 kali dan selesai.....

Motor definition
KV stand for kilo volt
kv adalah kiraan RPM motor untuk setiap volt yang kita supply
k perwakilan bagi rpm
v nilai voltage yang digunakan
kv bermaksud RPM darab dengan nilai voltage
cth: 1700kv, mean 1700RPM (rotation per minute) utk setiap volt.
kalau low kv rendah torque tinggi pusingan kelajuan kurang
tapi kalu high kv pusingan laju tapi torque kurang
